Mitsubishi MR-J AL.50/AL.51: ошибка перегрузки привода — причины и устранение
Сервоусилители Mitsubishi серии MR-J защищают привод и двигатель от теплового разрушения с помощью электронной модели перегрузки — упрощённого расчёта нагрева обмоток по формуле I²t (произведение квадрата тока на время). Когда расчётное значение превышает порог, стойка выдаёт аварию AL.50 или AL.51 и снимает питание с силовых ключей. Ошибка редко возникает «просто так» — за ней почти всегда стоит механическая перегрузка оси, неверные параметры привода или деградация самого усилителя. Ниже — как отличить эти два кода, что проверять по порядку и когда экономнее заменить узел, а не искать причину неделями.
- Что означают коды AL.50 и AL.51
- Принцип работы защиты от перегрузки
- Чем AL.50 отличается от AL.51
- Типичные причины перегрузки
- Порядок диагностики
- Как устранить и предотвратить повтор
- Когда менять сервоусилитель или двигатель
- Заключение
Что означают коды AL.50 и AL.51
В линейке MR-J2 / MR-J3 / MR-J4 коды с номером 50–51 относятся к группе «Overload» — перегрузке по току. Общий смысл такой:
- AL.50 (Overload 1) — перегрузка, рассчитанная по тепловой модели двигателя: усилитель «видит», что двигатель отдаёт момент выше номинального дольше допустимого времени.
- AL.51 (Overload 2) — перегрузка, рассчитанная по тепловой модели самого сервоусилителя: силовые транзисторы или радиатор превысили расчётный тепловой запас независимо от того, что происходит с двигателем.
Точная расшифровка и пороговые значения зависят от серии привода и версии микропрограммы — сверяйтесь с руководством по обслуживанию вашей модели MR-J. На части моделей нумерация и деление ролей между кодами могут отличаться, поэтому первый шаг диагностики — открыть список тревог именно для вашего сервоусилителя.
Принцип работы защиты от перегрузки
Электронная защита не измеряет температуру напрямую — датчиков внутри обмоток нет. Вместо этого микропроцессор привода интегрирует квадрат фактического тока по времени и сравнивает результат с расчётной кривой охлаждения двигателя или усилителя. Чем выше ток относительно номинала, тем быстрее «накопится» авария:
- ток 100% от номинала двигатель держит длительно, без ограничения по времени;
- ток 150–200% допускается лишь считанные секунды;
- ток свыше 300% (например, при заклинивании оси) вызывает тревогу почти мгновенно.
Модель постепенно «остывает», если ток снижается ниже номинала — поэтому одна и та же нагрузка может либо пройти без сбоя, либо выбить AL.50/AL.51, в зависимости от того, сколько «тепла» уже накоплено предыдущими циклами разгона и торможения.

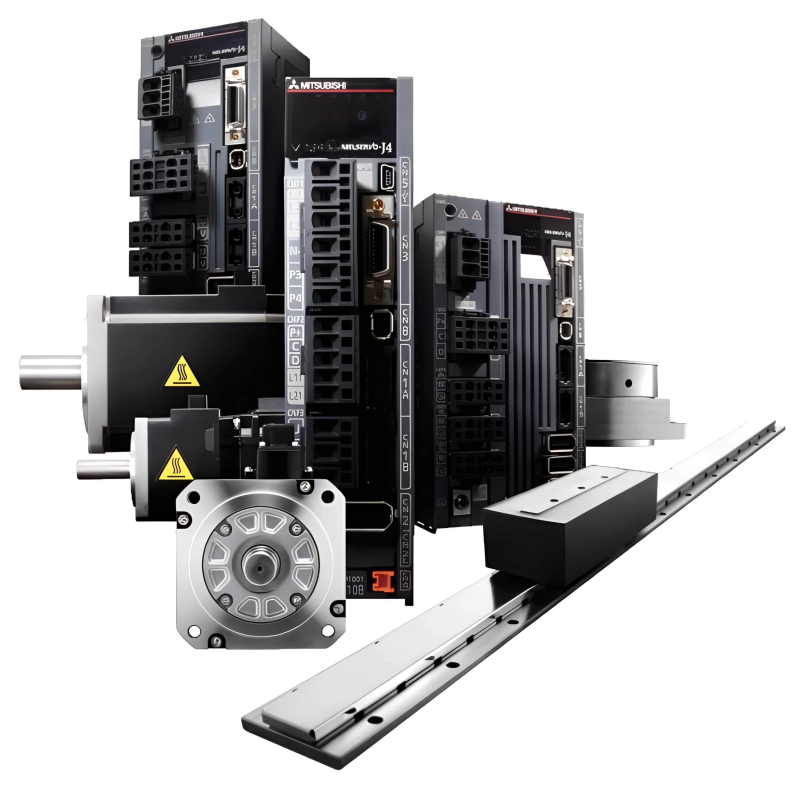

Сервоусилитель серии MR-AL используется в силовых цепях крупных осей — там, где деградация внутренней тепловой защиты чаще проявляется как AL.51 при циклических пиковых нагрузках.
Чем AL.50 отличается от AL.51
Практическая разница между двумя кодами — в том, какой узел ограничивает работу привода на момент срабатывания. Она напрямую влияет на то, что нужно проверять первым.
| Признак | AL.50 — перегрузка двигателя | AL.51 — перегрузка усилителя |
|---|---|---|
| Что моделируется | Тепловой запас обмоток двигателя | Тепловой запас силовых ключей и радиатора привода |
| Типичная причина | Механическое сопротивление оси, завышенный момент нагрузки | Слишком короткий цикл разгон-тормоз, высокая температура шкафа, деградация IGBT |
| Связь с параметрами привода | Занижены номинал двигателя или коэффициент инерции | Занижена мощность усилителя относительно реальной нагрузки |
| Первое, что проверяют | Свободный ход оси, ШВП, редуктор | Температура в шкафу, вентиляторы, состояние радиатора привода |
Типичные причины перегрузки
На практике за AL.50/AL.51 обычно стоит одна из следующих ситуаций:
- Механическое торможение оси — засорённая или изношенная шарико-винтовая передача (ШВП), потерявшие смазку направляющие, задиры в подшипниках.
- Некорректные параметры регулятора — заниженный коэффициент инерции нагрузки или чрезмерно жёсткий контур скорости приводят к тому, что двигатель «борется» с колебаниями, потребляя ток выше номинала.
- Слишком интенсивный технологический цикл — короткие интервалы между разгонами без пауз на охлаждение, особенно на осях с частыми реверсами.
- Завышенная нагрузка относительно типоразмера двигателя — привод и мотор подобраны с недостаточным запасом по моменту для конкретной операции.
- Перегрев шкафа управления — забитые фильтры, неисправные вентиляторы охлаждения, повышенная температура в цехе летом.
- Деградация силовых транзисторов усилителя — старение IGBT-модулей снижает реальный тепловой запас привода, и порог AL.51 срабатывает раньше, чем раньше на аналогичной нагрузке.
- Обрыв или межвитковое замыкание в обмотке двигателя — редкая, но опасная причина: ток растёт не из-за внешней нагрузки, а из-за неисправности самого мотора.
Порядок диагностики
Диагностику стоит вести от простого к сложному, не разбирая сразу привод или двигатель.
- Считайте историю тревог и параметр загрузки. В параметрах мониторинга MR-J есть текущая загрузка двигателя в процентах — сравните значение в момент сбоя с номиналом.
- Проверьте свободный ход оси вручную при обесточенном приводе (там, где это допускает конструкция станка): наличие заеданий, посторонних шумов, люфта в ШВП указывает на механическую причину.
- Оцените тепловой режим шкафа. Измерьте температуру внутри корпуса привода, проверьте работу вентиляторов и чистоту фильтров.
- Сверьте параметры привода с паспортными данными двигателя. Неверно заданный коэффициент инерции нагрузки или номинальный ток — частая причина ложных срабатываний после замены двигателя или модернизации.
- Проверьте сопротивление обмоток двигателя мультиметром при отключённом кабеле — обрыв фазы или межвитковое замыкание дают явное отклонение от паспортных значений.
- Отключите нагрузку и прогоните ось на холостом ходу. Если авария не повторяется без нагрузки — причина механическая или технологическая; если повторяется даже без нагрузки — вероятен отказ самого усилителя или двигателя.
Отличить отказ платы управления привода от отказа силовой части удобно так: если авария AL.50/AL.51 воспроизводится стабильно на низкой нагрузке и сопровождается видимым перегревом радиатора или запахом гари — вероятнее выход из строя силовых транзисторов; если загрузка по параметрам мониторинга низкая, а тревога всё равно срабатывает — подозревайте плату управления или датчик тока. Точный набор диагностических параметров и порядок их считывания зависит от модели MR-J и версии микропрограммы — уточняйте по руководству по обслуживанию вашего сервоусилителя.
Как устранить и предотвратить повтор
Если причина установлена, устранение обычно сводится к одному из вариантов:
- механическую неисправность (износ ШВП, направляющих, подшипников) устраняют ремонтом или заменой узла;
- параметры регулятора корректируют через автотюнинг или ручную настройку коэффициента инерции нагрузки — процедура описана в руководстве по обслуживанию конкретной серии MR-J;
- тепловой режим шкафа восстанавливают чисткой фильтров и заменой неисправных вентиляторов;
- технологический цикл пересматривают — добавляют паузы на охлаждение между интенсивными разгонами;
- при деградации силовых элементов или подтверждённой межвитковой неисправности двигателя выполняют замену узла, а не многократные попытки перезапуска.
Повторные попытки просто сбросить тревогу без устранения причины ускоряют деградацию силовых ключей и повышают риск полного отказа привода в самый неудобный момент производственного цикла.
Когда менять сервоусилитель или двигатель
Замена оправдана, если диагностика показала одно из следующих:
- AL.51 повторяется при нормальной температуре шкафа и подтверждённо исправной механике — это признак деградации силовых транзисторов внутри привода;
- сопротивление обмоток двигателя отклоняется от паспортного значения — обрыв или межвитковое замыкание не устраняются регулировкой параметров;
- после ремонта механики и корректировки настроек авария всё равно всплывает при нагрузке ниже номинальной — усилитель не держит заявленную мощность.
При подборе замены важно точно соответствовать типоразмеру и серии — параметры регулятора, рассчитанные под конкретный двигатель, не переносятся напрямую на другой типоразмер без повторной настройки.
Сервоусилитель повышенной мощности для тяжелонагруженных осей — подходящая замена, если диагностика подтвердила деградацию силовых ключей исходного привода.
Промежуточный типоразмер серии MR-AL — вариант замены для осей средней мощности, если исходный усилитель систематически даёт AL.51 при штатном технологическом цикле.
Перед покупкой имеет смысл провести полноценную диагностику сервосистемы, чтобы не менять исправный узел вместо реально отказавшего, а также проверить состояние сервомоторов и сопутствующей механики оси.
FAQ: частые вопросы
Можно ли просто сбросить аварию AL.50/AL.51 и продолжить работу без диагностики?
Сброс возможен, но если причина перегрузки не устранена, тревога появится снова, а повторные тепловые циклы ускоряют деградацию силовых транзисторов привода. Лучше сначала проверить механику оси и тепловой режим шкафа.
Чем отличается AL.50 от AL.51 на практике?
AL.50 связан с тепловой моделью двигателя и чаще указывает на механическую перегрузку оси, AL.51 связан с тепловой моделью самого усилителя и чаще указывает на перегрев шкафа или деградацию силовых ключей. Точное деление зависит от серии MR-J, уточняйте по руководству.
Может ли перегрузка возникать только на холодном приводе после долгой паузы?
Да, если электронная тепловая модель уже накопила «остаток тепла» от предыдущих интенсивных циклов, авария может сработать даже при формально небольшой текущей нагрузке. Это признак того, что технологический цикл слишком интенсивен для выбранного типоразмера привода.
Нужно ли менять двигатель, если авария AL.50 не подтверждается ростом тока по параметрам мониторинга?
Не обязательно — в этом случае вероятнее неисправность датчика тока, платы управления привода или неверно заданные параметры инерции нагрузки, а не сам двигатель.
Как часто нужно проверять вентиляторы и фильтры шкафа, чтобы избежать AL.51?
Рекомендуется проверять при каждом плановом ТО, а в цехах с повышенной запылённостью или летней жарой — чаще; точный интервал уточняйте по регламенту обслуживания станка.
Заключение
Коды AL.50 и AL.51 почти никогда не указывают на случайный сбой — это сигнал о том, что тепловой запас двигателя или привода исчерпан, и причину нужно искать в механике оси, настройках регулятора, тепловом режиме шкафа или деградации силовой части. Разделение по коду помогает сузить поиск: AL.50 чаще ведёт к оси и механике, AL.51 — к самому усилителю и условиям его охлаждения.
Если после проверки механики и параметров авария повторяется, а самостоятельная диагностика заходит в тупик, специалисты ООО «Эффективное производство» помогут точно определить неисправный узел, подобрать совместимый сервоусилитель или двигатель Mitsubishi и провести пуско-наладку без лишних простоев станка.
