Что такое резольвер и чем он отличается от энкодера
Когда сервопривод станка с ЧПУ теряет позицию или выдаёт «рваную» отработку контура, первый вопрос — что стоит на валу двигателя: резольвер или энкодер. Оба узла измеряют угловое положение вала, но работают на разной физике, по-разному переносят вибрацию, температуру и грязь в цеху и по-разному ведут себя при обрыве кабеля. Путаница в терминах приводит к тому, что при ремонте заказывают не тот датчик, а потом удивляются, почему привод «не видит» сигнал. В этом руководстве разберём устройство резольвера, его отличия от энкодера и критерии выбора при замене или модернизации привода.
- Принцип работы резольвера
- Конструкция и разновидности резольверов
- Что такое энкодер: коротко о втором подходе
- Ключевые отличия резольвера от энкодера
- Когда ставят резольвер, а когда энкодер
- Типичные неисправности и диагностика
- Замена и подбор при модернизации
Принцип работы резольвера
Резольвер — это индуктивный (трансформаторный) датчик угла поворота вала. По конструкции он похож на маленький вращающийся трансформатор: на статоре размещены две вторичные обмотки, сдвинутые друг относительно друга на 90°, а на роторе — первичная обмотка, на которую подаётся опорное синусоидальное напряжение возбуждения (обычно 5–10 В на частоте нескольких кГц).
При вращении ротора амплитуда напряжения, наведённого в каждой из вторичных обмоток, меняется по закону синуса и косинуса угла поворота α. Электронный блок обработки (внутри привода или отдельный интерфейсный модуль) вычисляет arctan отношения этих двух сигналов и получает абсолютное значение угла в пределах одного оборота. Никакой электроники, полупроводников и источника питания на самом роторе не требуется — вся информация передаётся через магнитную связь обмоток, поэтому резольвер иногда называют «бесконтактным трансформатором положения».
Именно отсутствие активных электронных компонентов на подвижной части делает резольвер устойчивым к вибрации, ударным нагрузкам, высокой температуре и электромагнитным помехам — свойство, которое ценится в приводах главного шпинделя, в металлургическом и горном оборудовании, в приводах роботов и в авиационной технике.
Конструкция и разновидности резольверов
Конструктивно резольверы делятся на несколько типов, но в станочных приводах чаще всего встречаются два варианта.
- Бесщёточный (трансформаторный) резольвер — самый распространённый тип. Возбуждение ротора выполняется через дополнительный вращающийся трансформатор, без скользящих контактов и щёток. Именно такая конструкция обеспечивает практически неограниченный срок службы механической части.
- Резольвер с переменным воздушным зазором (VR-резольвер) — упрощённая и более дешёвая конструкция, где угловое положение считывается за счёт изменения магнитного сопротивения зазора. Точность ниже, но конструкция проще и дешевле в производстве.
По числу пар полюсов резольверы делятся на однополюсные (одна синусно-косинусная пара за оборот) и многополюсные, где за один механический оборот вала формируется несколько электрических периодов сигнала — это повышает разрешающую способность без увеличения габаритов датчика.
В каталоге можно встретить резольверы, изначально применявшиеся в приводах отечественных и импортных станков с ЧПУ, в том числе рассчитанные на замену в системах FANUC.

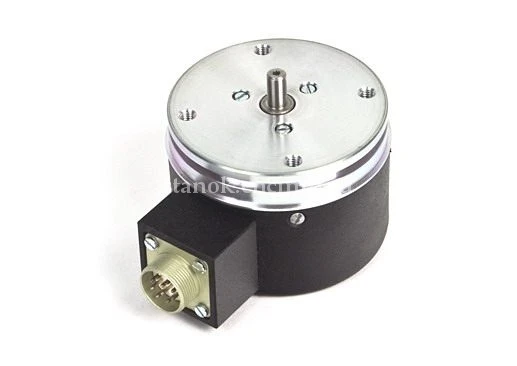

Трансформаторный датчик угла поворота вала для приводов, где требуется абсолютное измерение положения без чувствительной оптической механики.

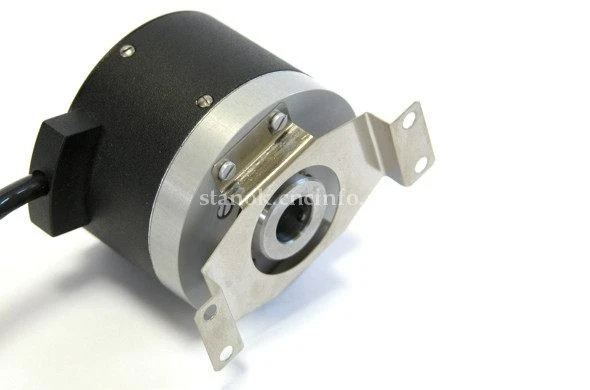

Резольвер большего типоразмера, применяемый в приводах шпинделя и подачи, где требуется повышенная механическая жёсткость крепления датчика.
Что такое энкодер: коротко о втором подходе
Энкодер решает ту же задачу — измерение угла или линейного положения — но иначе. Оптический энкодер считывает штрихи на диске через светодиод и фотоприёмник, магнитный энкодер отслеживает изменение магнитного поля кольца с чередующимися полюсами. Сигнал на выходе может быть инкрементальным (импульсы A/B/Z без памяти абсолютного положения) или абсолютным — с протоколами вроде EnDat, BiSS, SSI, где положение кодируется цифровым словом и сохраняется даже после отключения питания благодаря энергонезависимой памяти отсчёта или батарее подпитки (SRAM).
Подробно принцип работы и разновидности энкодеров разобраны в отдельной статье — «Энкодеры и их разновидности». Здесь важно зафиксировать главное отличие подхода: энкодер — это цифровой или квазицифровой датчик с электронной начинкой на подвижной или неподвижной части, тогда как резольвер — чисто аналоговый электромагнитный преобразователь.
Ключевые отличия резольвера от энкодера
На практике выбор между резольвером и энкодером сводится к балансу точности, стоимости и условий эксплуатации. Ниже — сводная таблица различий, которую стоит держать под рукой при подборе замены на сервоприводе.
| Параметр | Резольвер | Энкодер |
|---|---|---|
| Принцип измерения | Электромагнитная индукция (трансформаторная пара) | Оптическая или магнитная дискретизация сигнала |
| Выходной сигнал | Аналоговый sin/cos, требует внешнего декодера | Цифровой (импульсы или протокол EnDat, BiSS, SSI) |
| Устойчивость к вибрации и ударам | Высокая | Средняя, оптические диски чувствительны к смещению |
| Работа при высокой температуре | До 150–200 °C в исполнении без электроники на роторе | Ограничена термостойкостью электронных компонентов |
| Устойчивость к загрязнению, маслу, стружке | Высокая, нет оптики | Требует защиты корпуса, критична для оптических моделей |
| Разрешающая способность | Ниже, определяется точностью декодера | Выше, до десятков миллионов отсчётов на оборот у абсолютных моделей |
| Стоимость и сложность электроники привода | Нужен отдельный блок возбуждения и декодирования (RDC) | Обычно подключается напрямую по цифровому интерфейсу |
| Типичная область применения | Тяжёлые приводы, роботы, авиация, шпиндели с высокой нагрузкой | Точные приводы подачи, координатно-измерительные машины, серво общего назначения |
Обратите внимание, что резольвер сам по себе не выдаёт цифровой сигнал — для интеграции в контур ЧПУ или сервопривод нужен модуль преобразования угла (RDC, resolver-to-digital converter), встроенный либо в сам сервоусилитель, либо реализованный как отдельная плата. Это увеличивает стоимость электроники узла, но окупается надёжностью в тяжёлых условиях.
Когда ставят резольвер, а когда энкодер
Выбор между двумя типами датчиков определяется не абстрактной «лучшей технологией», а условиями конкретного узла.
- Резольвер оправдан, если привод работает в условиях сильной вибрации, высоких температур (приводы шпинделя, литейное и металлургическое оборудование), при наличии электромагнитных помех от силовых кабелей или в применениях, где отказ датчика критичен для безопасности (авиационные и оборонные приводы, некоторые сервоприводы промышленных роботов).
- Энкодер предпочтителен, когда нужна высокая разрешающая способность и точность позиционирования — в осях подачи станков с ЧПУ, в измерительных системах, в приводах координатно-измерительных машин. Абсолютные энкодеры также упрощают наладку, поскольку не требуют выхода в референтную точку после каждого включения питания, в отличие от инкрементальных моделей.
Об общем устройстве серводвигателя и роли датчика обратной связи в контуре регулирования подробно рассказано в статье «Что такое сервопривод, как он работает и как им управлять». Там же объясняется, почему тип датчика напрямую влияет на выбор сервоусилителя и параметры настройки контура скорости и положения.
При подборе датчика для конкретного двигателя стоит также заглянуть в раздел каталога энкодеры и в раздел сервомоторы, чтобы сверить совместимость по посадочным размерам и разъёму.
Цифровой датчик обратной связи для сервомоторов Fanuc — альтернатива резольверу там, где нужна высокая точность позиционирования оси подачи.
Типичные неисправности и диагностика
Резольвер редко выходит из строя сам по себе — благодаря отсутствию электроники на роторе его механическая часть служит очень долго. Но у узла есть свои слабые места:
- Обрыв или замыкание в обмотке возбуждения или в одной из вторичных обмоток — привод получает искажённый сигнал sin/cos, что приводит к ошибке контроля обратной связи и аварийной остановке.
- Повреждение кабеля и разъёма — самая частая причина сбоев на практике; резольверный кабель обычно экранирован, и повреждение экрана вызывает наводки, которые декодер интерпретирует как «дрожание» угла.
- Неисправность блока RDC (resolver-to-digital converter) — если сама механическая часть исправна, но привод выдаёт ошибку датчика положения, стоит проверить именно плату декодера в приводе, а не сам резольвер.
- Механический перекос или биение вала — приводит к периодическим ошибкам, синхронным с частотой вращения, что отличает эту неисправность от чисто электрической.
У энкодеров спектр неисправностей шире за счёт большего числа электронных компонентов: загрязнение оптического диска, разряд батареи памяти абсолютного положения, механическое смещение диска относительно считывающей головки. Подробный разбор причин сбоев считывания разобран в статье «Ошибки чтения энкодера: загрязнение, зазоры и другие причины».
При диагностике полезно иметь под рукой измерительные щупы и системы контроля геометрии станка — например, компоненты линейки Process Control for Manufacturing, которые позволяют проверить фактическую точность позиционирования оси и отличить ошибку датчика от механической неисправности привода.
Головка для измерительных щупов, применяемая для контроля фактической точности позиционирования осей — полезна при разграничении ошибки датчика обратной связи и механики привода.
Замена и подбор при модернизации
При замене резольвера или переходе с резольвера на энкодер (и наоборот) важно учитывать несколько факторов, помимо самого датчика:
- Совместимость по разъёму и распиновке кабеля. Резольверные и энкодерные кабели физически различны — количество жил, экранирование, схема подключения обмоток. Использование готового кабеля из раздела кабели под конкретный привод снижает риск ошибки монтажа.
- Наличие подходящего блока декодирования в приводе. Замена резольвера на энкодер невозможна без изменения электроники сервоусилителя — контур обратной связи должен «понимать» новый тип сигнала. Такая модернизация требует пересмотра всего привода, а не только датчика.
- Посадочные размеры и способ крепления. Даже в пределах одного типа датчика — резольвера — существуют разные типоразмеры (например, 158 и 250 мм по фланцу), не взаимозаменяемые механически.
- Требуемая точность оси. Если модернизация станка предполагает повышение точности контурной обработки, разумнее переходить на абсолютный энкодер с высоким разрешением, а не искать аналог резольвера.
При сомнениях в совместимости конкретного артикула с приводом целесообразно свериться с документацией на сервомотор или обратиться за консультацией к специалистам — ошибка в подборе датчика обратной связи приводит к простою привода и повторному заказу.
FAQ: частые вопросы
В чём главное отличие резольвера от энкодера?
Резольвер измеряет угол через электромагнитную индукцию и выдаёт аналоговый сигнал sin/cos, а энкодер формирует цифровой сигнал оптическим или магнитным способом. Резольверу нужен отдельный блок декодирования, энкодер обычно подключается напрямую по цифровому протоколу.
Можно ли просто заменить резольвер на энкодер на том же двигателе?
Нет, без замены электроники сервоусилителя это не сделать — контур обратной связи должен поддерживать соответствующий тип сигнала. Такая замена относится к модернизации привода, а не к обычному ремонту.
Почему резольвер считается более надёжным в тяжёлых условиях?
На роторе резольвера нет активной электроники — сигнал передаётся через магнитную связь обмоток, поэтому узел устойчив к вибрации, высокой температуре и электромагнитным помехам.
Как понять, что вышел из строя именно резольвер, а не блок декодирования в приводе?
Нужно проверить сопротивление обмоток резольвера тестером и сравнить с паспортными значениями; если обмотки исправны, а ошибка датчика сохраняется, причина скорее в плате RDC привода. Уточняйте методику проверки по руководству станка.
Какая точность у резольвера по сравнению с абсолютным энкодером?
Разрешающая способность резольвера обычно ниже и определяется точностью декодера, тогда как абсолютные энкодеры дают существенно более высокое разрешение на оборот. Для осей подачи с требованием высокой точности контурной обработки предпочтительнее энкодер.
Заключение
Резольвер и энкодер решают одну задачу — измерение углового положения вала — но выбирают разные компромиссы между надёжностью в жёстких условиях и разрешающей способностью. Резольвер благодаря чисто электромагнитному принципу без электроники на роторе живёт десятилетиями в тяжёлых приводах, тогда как энкодер даёт более высокую точность там, где среда эксплуатации мягче.
Если при диагностике привода не удаётся однозначно определить тип установленного датчика или подобрать аналог по артикулу, специалисты ООО «Эффективное производство» помогут подобрать совместимый резольвер или энкодер и проверить сопутствующую электронику привода.
