Где скачать паспорт и даташит Renishaw Equator?
Renishaw Equator — это гибкая измерительная система для контроля деталей в цеховых условиях, построенная на технологии сравнительных измерений (comparative gauging). В отличие от классической координатно-измерительной машины (КИМ), Equator не требует термостабилизированного помещения и предназначена для установки прямо в производственном потоке — рядом со станком с ЧПУ.
- Что такое Renishaw Equator
- Принцип работы: сравнительные измерения
- Технические характеристики
- Модельный ряд и исполнения
- Комплектация и щупы
- Где найти паспорт и инструкцию
- Заключение
- Связанные материалы
Что такое Renishaw Equator
Equator — это компактный измерительный модуль с механической платформой параллельной кинематики и контактным щупом. Система создавалась как альтернатива ручным калибрам и постам ОТК на КИМ: она быстро проверяет партию одинаковых деталей и передаёт результат в систему управления качеством или напрямую в ЧПУ станка для коррекции инструмента.
Ключевая идея Equator — не абсолютное измерение координат, как у классической КИМ, а сравнение детали с эталоном (мастер-деталью). Такой подход снижает требования к температуре в цехе и позволяет держать повторяемость измерений на уровне, достаточном для контроля точных механических деталей.
Принцип работы: сравнительные измерения
Перед серией измерений оператор один раз «обучает» систему на эталонной детали (мастере), запоминая её геометрию по заданной программе щупа. Далее каждая следующая деталь сравнивается с этим эталоном, а разница компенсирует температурный дрейф самой машины и щупа — благодаря этому Equator сохраняет стабильность результата даже при колебаниях температуры в цехе в течение смены.
Программирование цикла измерения выполняется в фирменном ПО Equator Software или в MODUS — универсальном пакете Renishaw для измерительных систем. Готовую программу можно быстро переключать между разными деталями одного семейства без переналадки механики.
Технические характеристики
| Параметр | Значение |
|---|---|
| Технология измерения | Сравнительное измерение (comparative gauging) относительно эталонной детали |
| Тип щупа | Контактный, сменные стилусы из комплекта под Equator |
| Условия эксплуатации | Цеховая температура без термостабилизации — уточняйте диапазон по паспорту конкретной модели |
| Управляющее ПО | Equator Software, совместимость с MODUS |
| Связь со станком | Передача результатов измерения в систему ЧПУ для коррекции инструмента |
| Установка | Отдельно стоящий пост контроля рядом со станком или в производственной ячейке |
| Назначение | Контроль партий одинаковых деталей, замена ручных калибров и постов ОТК |
Модельный ряд и исполнения
Renishaw развивает линейку Equator под разные размеры деталей и задачи производства: компактная платформа для мелких компонентов и увеличенная — для более крупных деталей с большим ходом щупа. Отдельно поставляется программное обеспечение Equator Software Suite и наборы стилусов для разных типов поверхностей — от плоских торцов до внутренних диаметров. Подробные паспорта на конкретные модификации — Equator 300, Equator 500, комплект калибровки Equator X Magnetic, набор стилусов Equator Styli Kit и модуль Equator Software Suite — собраны в разделе справочника cnc360.
Выбор конкретного исполнения зависит от габарита детали, требуемой повторяемости и того, интегрируется ли пост контроля с существующей ячейкой ЧПУ или работает как автономный пост ОТК.
Комплектация и щупы
Отдельная часть эксплуатации Equator — сменные щупы и комплекты стилусов, которые подбираются под геометрию контролируемой детали. В каталоге cnc360.ru представлены готовые комплекты щупов Renishaw для системы Equator — они закрывают типовые задачи контроля торцевых, цилиндрических и профильных поверхностей.

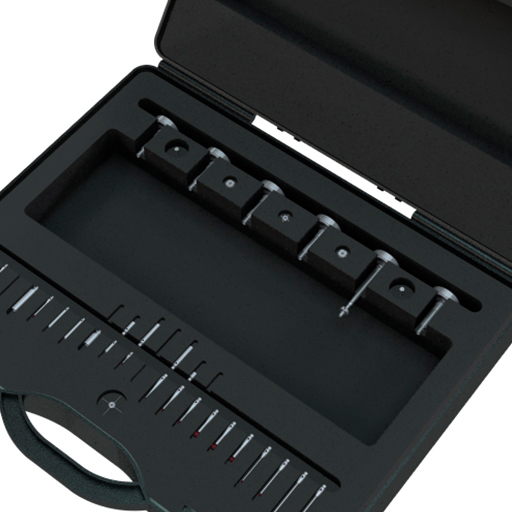

Базовый комплект стилусов для оснащения измерительного модуля Equator под типовые задачи контроля деталей.
Альтернативный набор стилусов для системы Equator — подбирается под другую геометрию контролируемых поверхностей.
Третий вариант комплекта стилусов Equator — для расширения парка щупов при контроле смешанных партий деталей.
Где найти паспорт и инструкцию
Официальную документацию на систему и её компоненты — паспорта, регламенты калибровки, руководства по программированию в Equator Software и MODUS — стоит запрашивать вместе с поставкой оборудования или у поставщика комплектующих. Компания «Эффективное производство» поставляет оригинальные щупы, стилусы и модули для Renishaw Equator с гарантией 12 месяцев и передаёт актуальную техническую документацию по запросу; все позиции бренда собраны в разделе Renishaw в каталоге cnc360.
Заключение
Renishaw Equator закрывает нишу между ручным контролем калибрами и полноценной КИМ: система быстро проверяет серийные детали прямо в цехе, компенсируя температурный дрейф за счёт сравнения с эталоном. Правильный подбор комплекта щупов и программного обеспечения определяет, насколько удобно система впишется в конкретный производственный процесс — при сомнениях в выборе комплектации стоит свериться с паспортом модели и проконсультироваться с поставщиком.
Частые вопросы
- Чем Renishaw Equator отличается от координатно-измерительной машины?
- Equator использует технологию сравнительных измерений относительно эталонной детали, а не абсолютные координаты, поэтому не требует термостабилизированного помещения, как классическая КИМ.
- Нужно ли переобучать систему при переходе на новую деталь?
- Да, для каждого нового типа детали система один раз обучается на мастер-детали, после чего программу измерения можно быстро переключать между сериями.
- Какое программное обеспечение используется для Equator?
- Фирменное Equator Software, а также совместимость с универсальным пакетом Renishaw MODUS для программирования измерительных циклов.
- Можно ли интегрировать Equator напрямую со станком с ЧПУ?
- Да, система передаёт результаты измерения в систему управления станком для автоматической коррекции инструмента без участия оператора.
- Где взять паспорт на конкретную модель Equator или комплект щупов?
- Документацию стоит запрашивать у поставщика вместе с оборудованием; для щупов и комплектующих Renishaw это можно сделать через каталог cnc360.ru.
